產品型號 : 22RT
產品描述

完全整合的頂置式冷氣系統

  • 採用TM-31高效率壓縮機。
  • 主體外殼採用FRP材質。
  • 採用符合世界環保標準R-134a冷媒。
  • "SUPER COOLER"超冷凝器設計。
  • 控制面板提供故障碼提示功能，操作者可確實掌握系統狀況。
  • 台灣同業第一家通過 QS9000/ISO9002 國際品質認證公司。
  • 本公司專利字號：ZL 96 2 2644.0/ZL 96 2 18366.0/5934093/ZL 2005 2 0017347.3/ZL 2005 2 0017348.8/ZL 2006 2 0137282.0/106187/M 273469/M 274266/M 293175。


冷氣系統型式 22RT 安全裝置 可溶栓 105±2℃溶化,
高壓控制器:380±10psi-ON,
低壓控制器:7±3psi-ON （ON時壓縮機停止運轉）
冷 房 能 力 19000 kcal / hr
76000 BTU / hr
蒸發器風量 3300 m3 / hr
冷凝器風量 5200 m3 / hr 壓縮機型式 TM - 31
冷媒／容 量 R 134a/4.0kg 氣缸數 10
發電機規格 DC24V-110A/DC28V- 100A 壓縮機重量 15.6kg (含皮帶盤)
消 耗 電 流 L28A M34A H40A 排氣量 313c.c.
冷氣系統重量 155 kg 冷凍油／容 量 ZXL 100PG/500c.c.
轉數 700~6000rpm

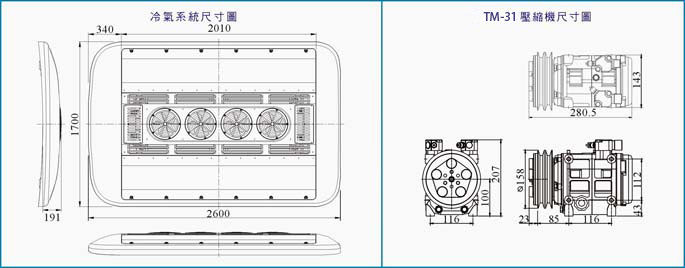

22RT 冷氣系統基本尺寸圖

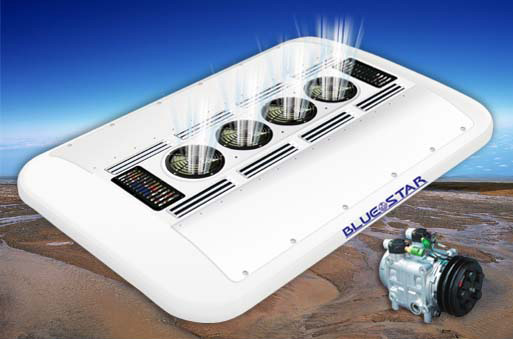

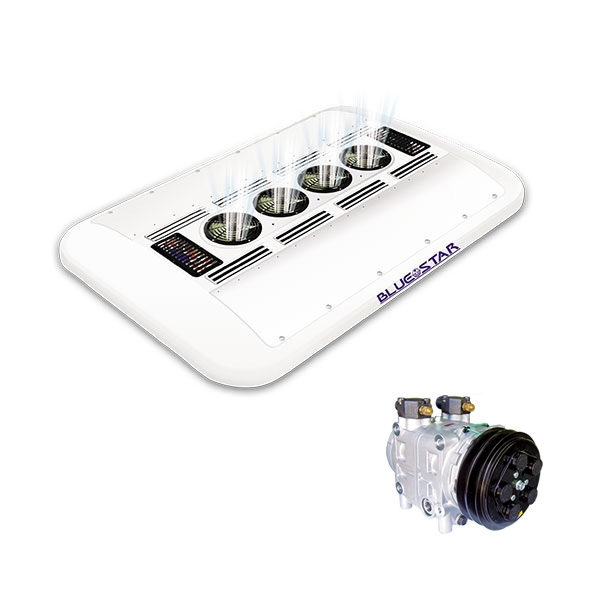

22RT 冷凝器+TM-31 壓縮機

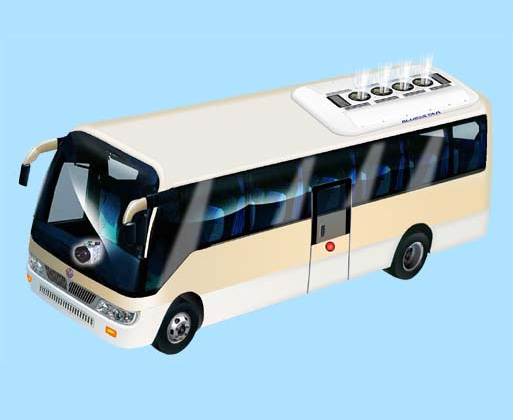

全車安裝示意圖
